Bonjour à tous !

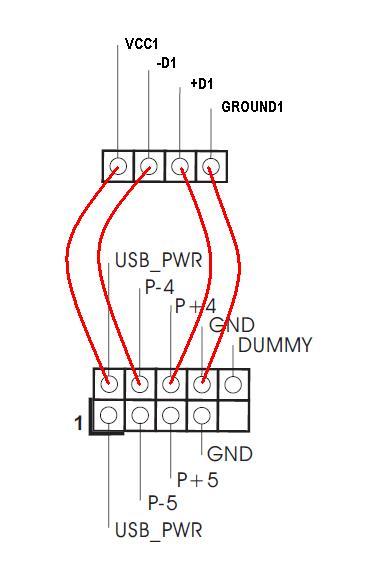

Sur ma CM (775Dual-VSTA), j'ai deux pannels qui me permettent de brancher 2 ports USB en façade. A l'emplacement de la carte mère je vois USB45 (USB_PWR/P-4/P+4/GND/DUMMY/USB_PWR/P-5/P+5/GND) et USB67 (USB_PWR/P-7/P+7/GND/DUMMY/USB_PWR/P-6/P+6/GND). Sur les petites fiches que je dois relier sur la CM j'ai GROUND1/VCC1/-D1/+D1 et GROUND2/VCC2/-D2/+D2). Comme je ne veux pas faire d'erreur, pourriez-vous m'indiquer le branchement correspondant que je dois effectuer. Comme je débute dans l'assemblage, essayez d'être le plus clairs possible. Merci d'avance -- La confiance en soi est le premier secret du succes. |
