Salut,
J'espère qu'il s'agit de ce site car sinon il a fait un beau plagiat de mon image ...
- Quand le transistor est passant (et pas fermé) il laisse passer le courant
- Quand le transistor est bloqué (et pas ouvert) il ne laisse pas passer le courant

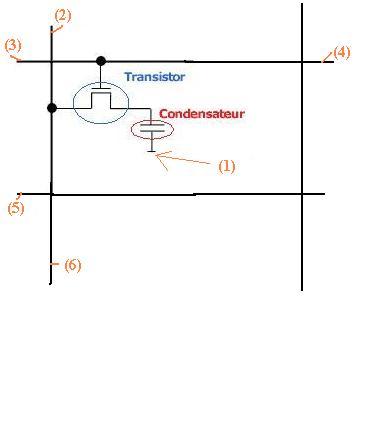

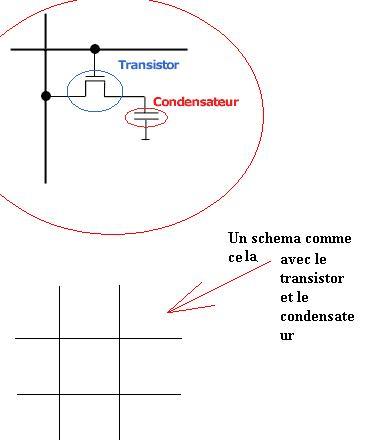

- Le schéma est complet, après ça dépend des puces de RAM, tu as un transistor qui est relié à un condensateur. Lorsque le transistor est passant, il va imposer la valeur de la tension d'entrée au condensateur, c'est à dire que si ta tension d'entrée est un 1 logique, le condensateur va se charger et passer au 1 logique, si c'est un 0 logique ton condensateur ne se chargera pas (ou il se déchargera si il était précédemment chargé).
Le but du condensateur est de mémoriser la valeur du bit, sauf que comme la résistance n'est pas nulle (il y a une résistance infime entre le condensateur et le reste du montage), celui-ci se décharge, il faut donc le rafraîchir périodiquement, c'est ce qu'on appelle le rafraîchissement.
Plus d'infos ici :
http://www.vulgarisation-informatique.com/memoire.php
