Assembler son PC est devenu une tâche à la portée du premier venu.

Quelques règles simples permettent pourtant d'éviter certains tracas :

Monter son PC n'est pas compliqué. Il suffit de suivre les étapes suivantes :

Commencez par déballer votre boitier et à ouvrir les baies 5 pouces 1/4 qui se situent à l'avant de celui ci.

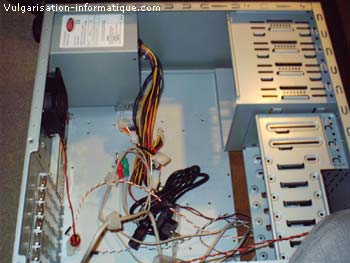

Le boîtier vide du PC

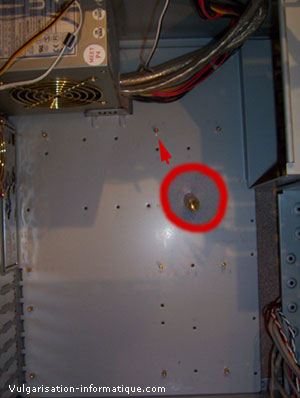

Prenez ensuite les entretoises fournies avec votre boîtier, et vissez-les à celui-ci. Les entretoises sont de petits plots métalliques en cuivre. Elles permettent de maintenir la carte-mère à l'écart du boîtier pour éviter tout court-circuit.

Les entretoises vissées au boîtier

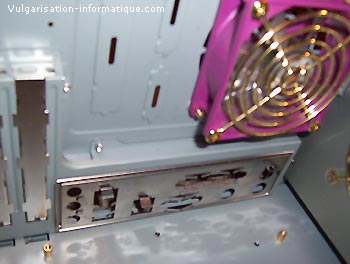

Clippez ensuite le cache plastique (ou métallique) au boîtier tout en ayant ouvert les trous correspondant aux différents ports qu'accepte votre carte-mère (USB, Réseau RJ-45, audio...)

Fixation du cache

Prenez ensuite la carte-mère et fixez-là au boîtier. Vous pouvez mettre les petites rondelles cartonnées fournies avec le boîtier, elles permettront d'éviter un éventuel court-circuit si la vis a été mal positionnée.

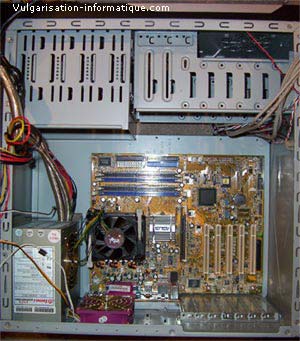

Fixation de la carte-mère au boîtier

Levez ensuite le levier situé sur le côté du socket de votre processeur, insérez le processeur et rabaissez le levier. Le processeur est fixé. Posez ensuite l'ensemble Radiateur + ventilateur (appelé ventirad) et fixez cet ensemble à la carte-mère.

On lève le levier pour permettre la mise en place du processeur

Mise en place du processeur

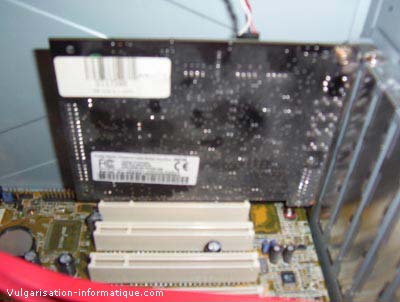

Commencez ensuite par monter votre carte son (si vous décidez de ne pas utiliser le chipset intégré à votre PC) en l'insérant dans un port PCI de libre.

Montage de la carte son

Procédez ensuite de même pour la carte graphique en cherchant un port AGP ou PCI-Express de libre. Une fois la carte enfoncée, il existe généralement sur le port AGP un taquet en plastique qu'il faut pousser pour verrouiller la carte en position enfoncée.

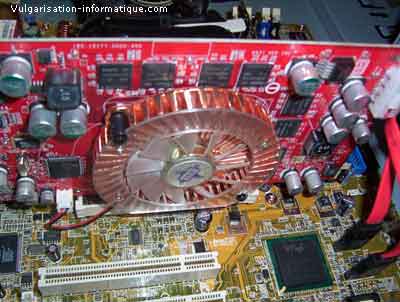

Montage de la carte graphique

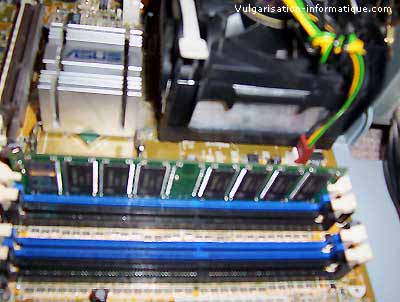

Mettez ensuite les petits ergots blancs dans leur position ouverte, et insérez les barrettes de mémoire vive (RAM). Replacez les ergots dans leur position initiale. Vous devriez entendre un "CLAC" synonyme de bonne mise en place.

Montage des barrettes de mémoire vive

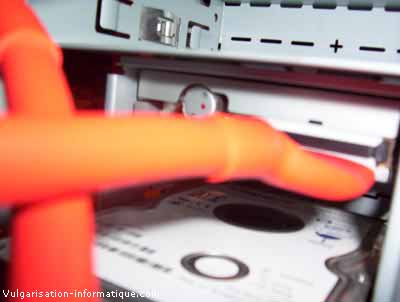

Insérez ensuite le lecteur de disquettes dans son emplacement 3 pouces 1/2 et vissez-le au boîtier. Connectez ensuite la nappe floppy à l'arrière du lecteur de disquettes, puis à la carte-mère

Fixation du lecteur de disquettes

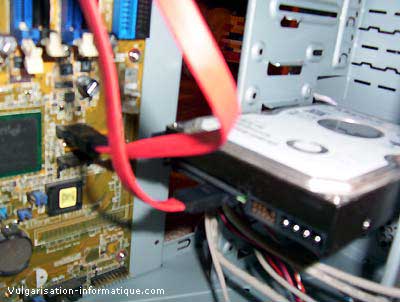

Insérez ensuite le disque dur dans une baie 5 pouces 1/4 et vissez-le au boîtier. Connectez ensuite la nappe IDE (ou SATA sur la photo) à la carte-mère. Si le disque dur est placé au bout de la nappe, positionnez son cavalier sur "Master", sinon sur "Slave". Les disques SATA sont affranchis de ce réglage.

Montage du disque dur

Faites de même pour votre lecteur de CD/ROM. Si celui-ci est placé au bout de la nappe, mettez son cavalier sur "Master" et sinon sur "Slave".

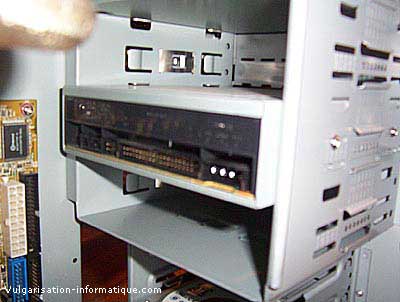

Montage d'un lecteur de CD-ROM

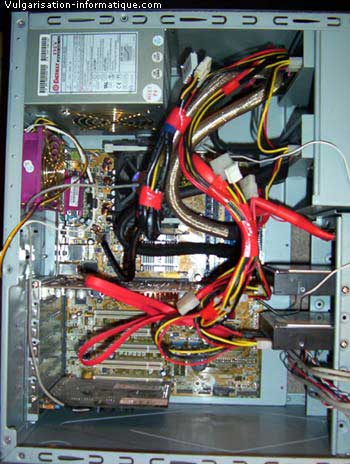

Branchez ensuite toutes les prises Molex aux différents périphériques, et la prise ATX-12V à la carte-mère. N'oubliez pas de brancher une prise molex sur votre carte graphique si celle-ci dispose d'un ou de deux connecteurs à l'arrière.

Alimentation des différents périphériques et de la carte mère

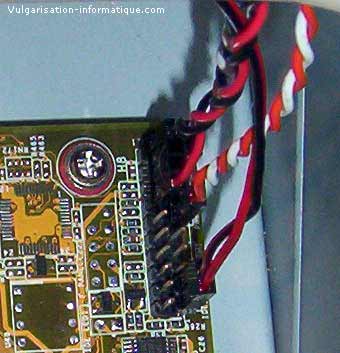

Vous pouvez ensuite connecter les câbles de votre boîtier à la carte-mère, ce sont ces câbles qui vous permettront d'allumer votre PC ou de voir les différents voyants s'allumer en fonction de l'usage de votre disque dur par exemple. Tous ces fils se connectent en suivant la notice de la carte-mère.

Montage des câbles reliant les LEDS et interrupteurs du boîtier à la carte-mère

Le montage de votre PC est terminé ! Vous pouvez maintenant installer votre système d'exploitation et le paramétrer. Ces liens pourront vous être utiles :
